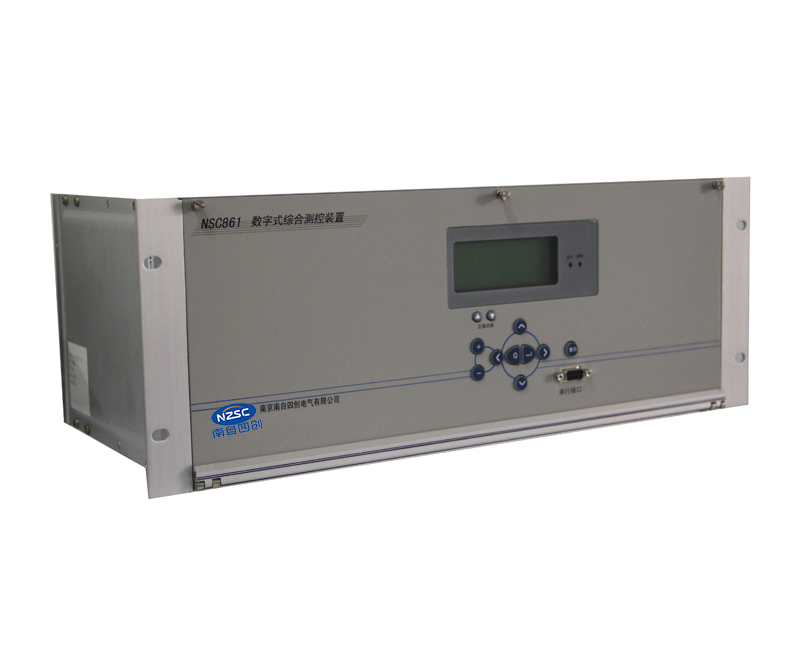

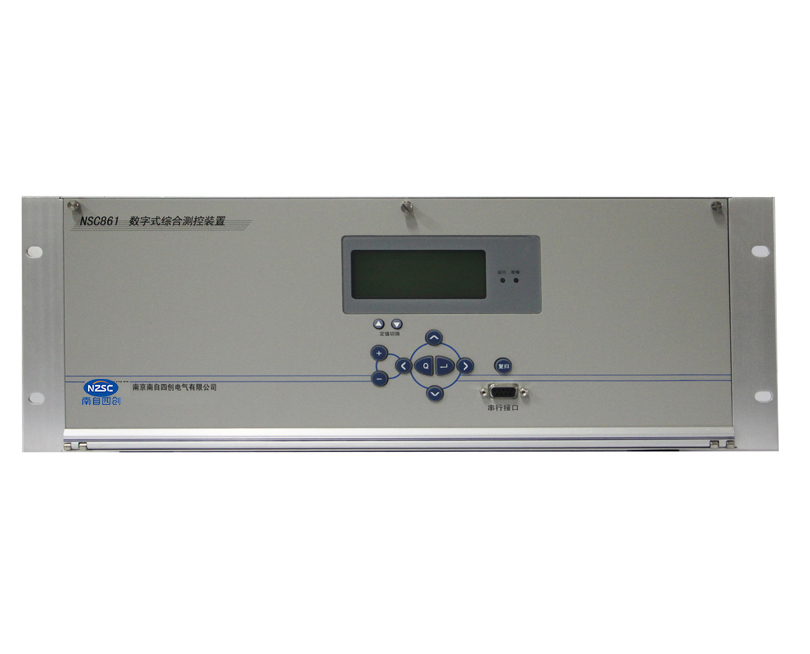

NSC861数字式综合测控装置

NSC860系列数字式综合测控装置

1) 产品型号:NSC860系列数字式综合测控装置
2) 适用范围:多路和公共间隔的遥测、遥信及遥控功能,按需要灵活配置
3) 装置特点

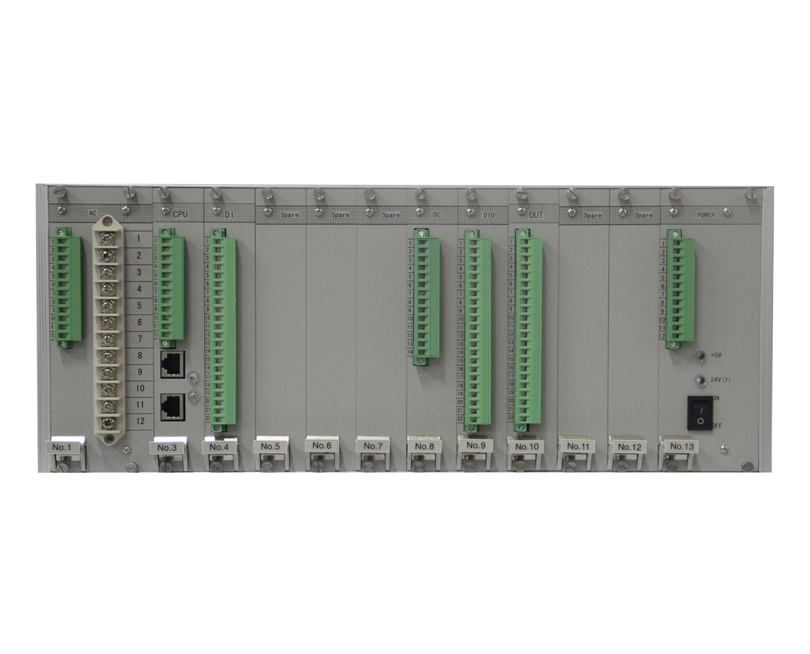

它以摩托罗拉MCU为核心处理器。每单元装置内部由可靠快速CAN总线连接的多CPU模块组成。装置各子模块按功能分配,分别有智能数字量采集模块(以下简称DI)、智能交流采集模块(含4PT、4CT的以下简称AC;含8CT的以下简称AC-I;含8PT的以下简称AC-U)、智能温度直流采集模块(以下简称DC)、智能控制模块(以下简称OUT)、智能数字输入输出模块(以下简称DIO);非智能交流输入模件(以下简称NAC)、非智能出口模件(以下简称NOUT)、电压并列模件(以下简称VP)、网络接口模件(以下简称COMM)以及其它可选配模件,装置主模块(以下简称CPU)则负责管理收集各子模块信息和配置,特定功能如同期、远方/就地等由主模块进行检测判别。DI模块功能包括可配置的开关量采集、脉冲量采集、编码信号等采集;AC模块功能包括电流、电压、有功、无功、功率因数、有功电能、无功电能的采集;DC模块采集外部弱直流性质输入量,它们可以是温度或直流变送器输出的直流电压量;OUT模块可以实现遥控/遥调;DIO模块同时具有遥信、遥控/遥调功能,可实现遥信闭锁遥控、滑档闭锁等功能。

4) 技术参数
1.1 额定参数
1.1.1额定直(交)流电压: 220V或110V(订货注明)
1.1.2 额定交流数据:
a)  交流电压 100V
b) 交流电流 5A或1A
c) 额定频率 50Hz
1.1.3 功率消耗:
a) 直流回路   正常工作时:不大于25W
                   动作时:    不大于40W
b) 交流电压回路   每相不大于0.5VA
c) 交流电流回路   额定电流为5A时:每相不大于1VA
1.1.4 状态量电平:
CPU及通信接口模件的输入状态量电平    24V(18 V~30V)
GPS对时脉冲输入电平 24V(18 V~30V)
各CPU输出状态量(光耦输出)允许电平   24V(18 V~30V)
驱动能力   150mA
1.2  环境条件
a) 环境温度:工作:-20℃~55℃。
                 贮存:25℃~+70℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。
b) 相对湿度:最湿月的月平均******相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露。最高温度为+40℃时,平均******相对湿度不超过50%。
c) 大气压力:86kPa~106kPa(相对海拔高度2km以下)。
